鈉離子電池具備安全性高，成本低的優勢有望在智能電網的大規模儲能上得到應用。SnS2作為鈉離子電池的負極材料具有較高的理論比容量，然而庫倫效率較低，嚴重阻礙了它的實際應用。近日，PicoFemto?原位電學樣品桿（STM-TEM Holder）助力華南理工大學環境與能源學院、美國佐治亞理工學院劉美林教授與華南理工大學楊成浩教授（通訊作者）在Sn基負極材料的鈉離子電池的研究上再創突破，相關研究成果以《Fabrication of SnS2/Mn2SnS4/Carbon Heterostructures for Sodium-Ion Batteries with High Initial Coulombic Efficiency and Cycling Stability》為題發表在國際期刊《ACS NANO》上(DOI: 10.1021/acsnano.9b00375)。

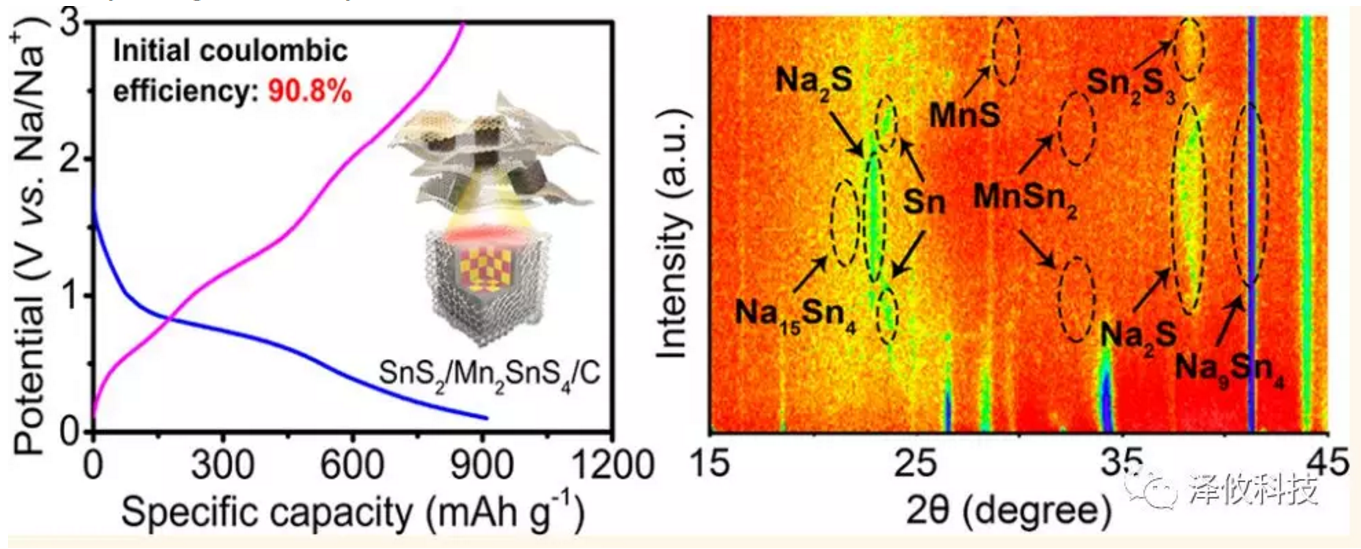

   研究人員利用簡單易行的濕化學方法制備了一種SnS2/Mn2SnS4/Carbon (SMS/C NBs) 異質結構，并用于制作鈉離子電池的負極材料。測試發現，SMS/C NBs 具有 841.2 mAh /g的初始容量，庫倫效率高達90.8%。同時，它還表現出優異的倍率性能（在0.1, 0.5, 1.0, 2.0, 5.0, 和10.0 A /g 的電流密度下，容量分別可達到752.3, 604.7, 570.1, 546.9, 519.7 和 488.7 mAh /g )。此外，它的循環穩定性也較好（在5.0 A/ g電流密度下，循環500 圈，其容量仍有522.5 mAh /g）。

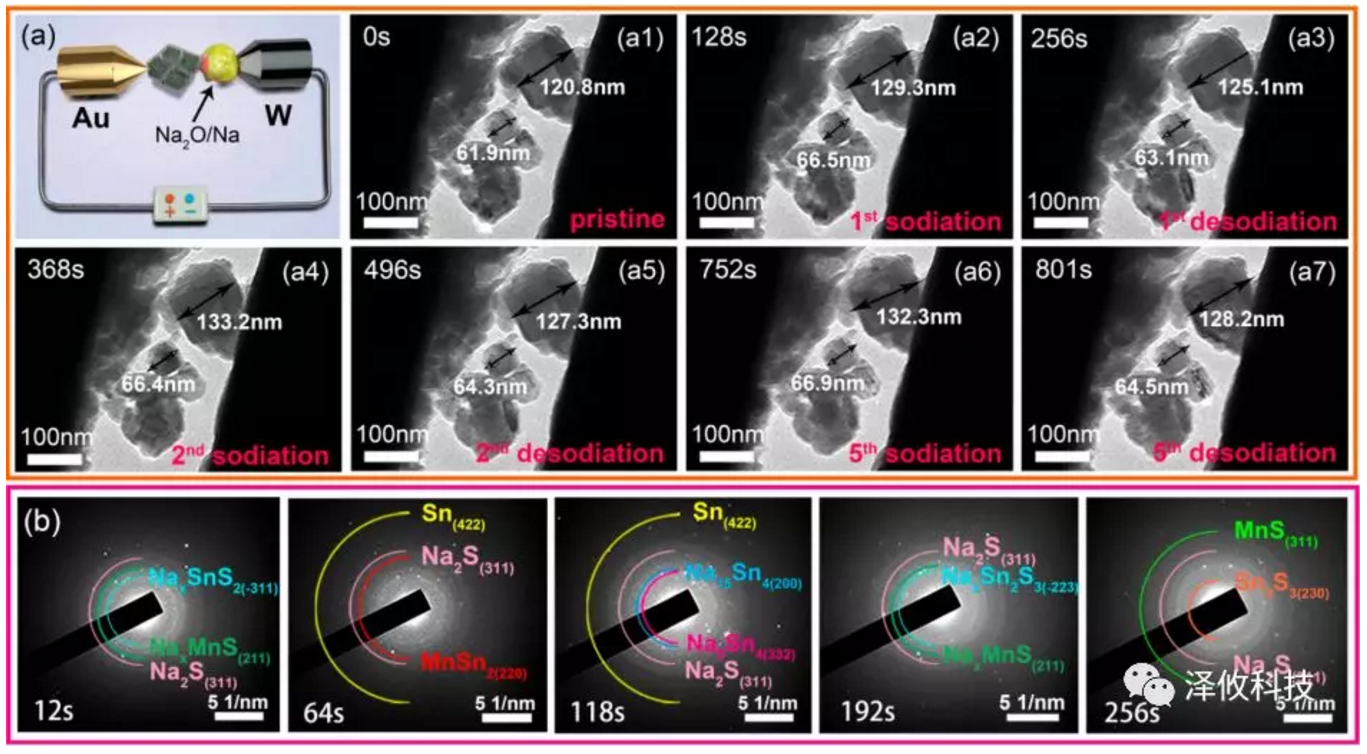

       利用PicoFemto?STM-TEM Holder, 研究人員分別將SMS/C 和Na@Na2O固定在Au和W針尖上用作電極搭建了微型電池，研究了sodiation/desodiation 過程中電極材料的微觀變化來探究材料優異電化學性能的機理。他們發現在通電2min左右負極材料SMS/C的體積膨脹率相對來說較小，表明Mn的引入能夠明顯阻止納米尺度Sn的粗化。并且，在脫鈉過程后負極材料體積基本恢復到了原來的尺寸。PicoFemto?原位樣品桿為直觀、實時的研究這一可逆過程提供了強大支撐。此外，結合DFT理論計算和原位XRD表征手段，研究人員發現SnS2/Mn2SnS4 異質結是SMS/C NBs負極材料良好電化學性能的關鍵所在。SnS2/Mn2SnS4 異質界面能夠穩固反應中間產物，防止納米尺度的Sn0顆粒的粗化，保證了合金化的可逆轉變，從而導致較高的庫倫效率和循環穩定性。此外，異質結構的SMS 和碳網的共同作用能夠為電子和鈉離子的遷移提供有效通道，從而提高倍率性能。

原文鏈接：https://pubs.acs.org.ccindex.cn/doi/abs/10.1021/acsnano.9b00375

    老師們可以在公眾號首頁點擊"往期文章"了解利用澤攸科技產品的相關研究成果。同時，小編會密切關注透射電鏡原位研究領域前沿動態，為大家提供更多資訊。

    PicoFemto?是安徽澤攸科技有限公司的注冊商標。我們公司致力于向客戶提供原位透射電鏡解決方案、納米操縱手、MEMS傳感器、高精度源表等產品，并立志成為國際的微納操縱、顯微、加工設備制造商。想了解更多實驗細節及研究案例可發送郵件至support@zeptools.com詳詢。

安徽澤攸科技有限公司

ZepTools Technology Co., Ltd.

郵箱：support@zeptools.com

主頁：m.yiqiwuliao.com
